生產中的管材不管大小，都需要對外徑尺寸進行檢測，藍鵬測控為大型鋼材生產現場定制了一款在線測徑儀。

大尺寸大量程在線智能測徑儀

設備參數

測量范圍：φ60～φ400；

測量精度：±0.02；

測量頻率（Hz）：500（即每秒測量500個截面）。

被測物特性

大尺寸大量程在線智能測徑儀

被測物外形及尺寸：管材φ73～φ325；

被測物：棒材、線材、管材；

被測物材料：不限；

連續軋制時間：不限；

軋制速度：不限；

工作制度：連續運轉工作制。

其他技術指標

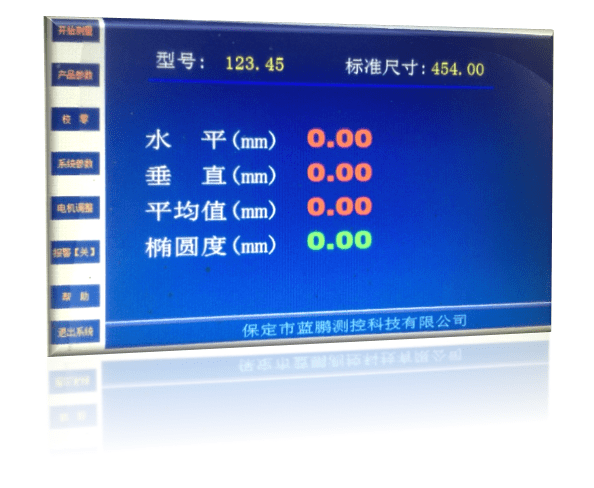

主控室液晶顯示器：管材外輪廓尺寸及截面圖、尺寸波動趨勢圖，缺陷分析曲線（菜單內）；管材截面的最大/最小直徑、橢圓度；各路測頭的分項測量值。實時對應管長的測量數據。

軟件功能

產品參數設置：可設置產品規格、正負公差；

系統參數設置：可設置冷熱系數、系統的校準等；

數據存儲：

數據記錄、數據導出EXCEL、

歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸；

報警設置：可設置超差閾值；

超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；

系統防護：抗電磁干擾；防高溫、防粉塵的保護措施。

通信接口

通信接口1：測量主機與控制柜的通信，TCP/IP協議；

通信接口2：測量數據傳輸?shù)郊追街骺貦C，TCP/IP協議；

設備功耗（kW）：測徑儀、工控機總功耗：≤0.5。

設備外形尺寸

測徑儀約1500×1500×400（L×W×H）；

測徑儀中心高約600～700（以實際基礎圖為準）；

控制柜約600×800×1000（L×W×H）。備注：以實際產品尺寸為準。

高度調節功能：手動調節高度。

0.1mm及以上規格的外徑測量儀均可定制，為各種需檢測外徑的產線提供準確的外徑在線檢測，并輔以測控分析軟件系統。
